Công trình nào cũng cần trang bị hệ thống PCCC nói chung và báo cháy tự động nói riêng một cách đầy đủ, trong đó có Dây dò nhiệt hay còn gọi là cáp nhiệt báo cháy
Dây dò nhiệt, dây nhiệt báo cháy, cáp dò nhiệt (LHD-Linear Heat Detection) là tên gọi chung của một loại cáp 2 lõi được kết thúc bằng một điện trở cuối đường dây dùng để nhận biết sự thay đổi đột ngột về nhiệt độ xung quanh khu vực. Khi nhiệt độ xung quanh tăng lên đến ngưỡng cài đặt, tín hiệu báo động sẽ được gửi về tủ trung tâm báo cháy.

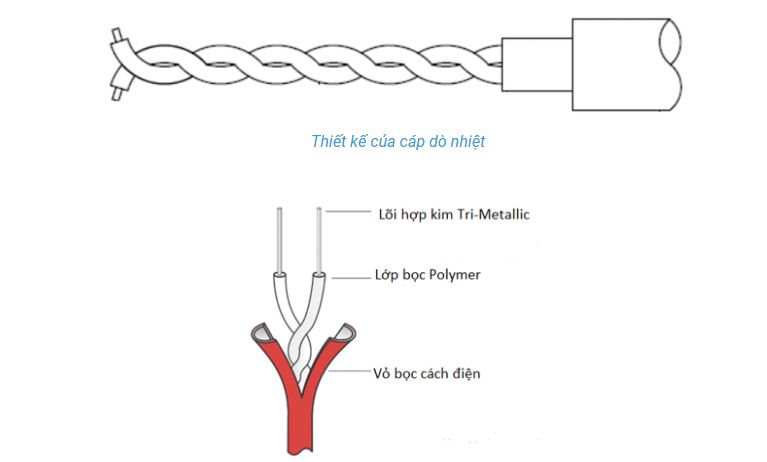

Cáp nhiệt báo cháy được cấu tạo bao gồm 2 sợi dây dẫn kim loại với chất liệu hợp kim Tri-Metallic có điện trở thấp lắp đan xen với nhau theo hình xoắn ốc. Chúng được bọc bởi lớp Polymer có đặc tính hóa học sẽ phân hủy khi nhiệt độ đạt đến ngưỡng được thiết kế, thường là 65°C, 75°C, 88°C, 100°C, 105°C,185°C,….
Khi lớp Polymer này phân hủy, 2 lõi cáp sẽ tiếp xúc với nhau, gây ra hiện tượng đoản mạch và kích hoạt báo động. Cáp dò nhiệt phát tín hiệu báo động dọc theo chiều dài sợi cáp, vì thế ở bất cứ đâu nơi có sợi cáp đi qua khi có xảy ra cháy đều có thể phát tín hiệu kích hoạt báo động.
2.1 Cáp dò nhiệt tuyến tính kỹ thuật số (Digital LHD)
Cáp dò nhiệt tuyến tính kĩ thuật số là loại cáp dò nhiệt được nhà sản xuất cài đặt sẵn một mức nhiệt độ báo động cố định. Ở khu vực xảy ra hỏa hoạn khi nhiệt độ tăng đến ngưỡng cài đặt thì lớp polymer bọc lõi cáp sẽ phân hủy và 2 lõi cáp sẽ tiếp xúc nhau và phát tín hiệu báo động. Sau khi phát tín hiệu báo động nếu muốn tái sử dụng hệ thống cần thay thế lõi cáp.
2.2 Cáp dò nhiệt tuyến tính Analog (Analogue LHD)
Dây dò nhiệt Analog có thể tùy chỉnh được một ngưỡng nhiệt độ để phát tín hiệu cảnh báo trước (pre-alarm) trước khi đạt đến ngưỡng nhiệt độ báo động nhờ vào dây cảm biến nhiệt độ, giúp cho người dùng xác định được vị trí xảy ra hỏa hoạn sớm hơn. Sau báo động, tùy vào độ hư hại, cáp analog có thể được tái sử dụng mà không cần phải thay thế cáp mới
2.3 Cáp hoạt động dựa trên nguyên tắc thay đổi áp suất
Loại cáp này được trang bị lõi là một ống kim loại gắn cảm biến áp suất. Bên trong ống sẽ chứa một hỗn hợp khí. Thay vì nhận biết nhiệt độ, cáp sẽ dò sự thay đổi về áp suất ở khu vực xảy ra cháy. Khi nhiệt độ tăng,không khí bên trong ống kim loại giãn nở dẫn đến sự thay đổi về thể tích cũng như áp suất của khí. Cảm biến sẽ ghi nhận sự thay đổi này để phát tín hiệu báo cháy.
2.4 Cáp tích hợp cảm biến điện tử
Với nhu cầu xác định được vị trí xảy ra hỏa hoạn nhanh và chính xác, ngày nay một số loại cáp dò nhiệt được trang bị cảm biến vị trí với phạm vi giám sát lên đến 8m. Mỗi một sợi cáp sẽ được trang bị một dải các cảm biến gắn dọc theo chiều dài cáp, với số lượng có thể lên đến 321 cảm biến trên một sợi cáp với phạm vi giám sát tổng thể là 2496 m
2.5 Phát hiện nhiệt tuyến tính thông qua sợi quang học
Hệ thống dây nhiệt báo cháy tuyến tính bằng sợi quang học là một trong những bước phát triển mạnh trong ngành sản xuất dây dò nhiệt. Loại dây này được thiết kế với khả năng phát hiện và cảm biến vị trí cháy rất nhanh và cực kì chính xác. Được thiết kế theo nguyên tắc Raman của cơ học lượng tử, sợi cáp có thể giám sát chiều dài lên đến 8000m dọc theo sợi cáp và phát tín hiệu về hệ thống chỉ trong khoảng 10s
- Thiết kế đơn giản, dễ dàng lắp đặt ở bất cứ đâu. Thuận tiện trong việc sử dụng và bảo trì.
- Với kích thước nhỏ và cấu trúc linh hoạt, cáp dò nhiệt có thể lắp len lỏi ở các nơi có không gian hẹp.
- Hoàn toàn có thể thay thế cho việc sử dụng một chuỗi các đầu báo nhiệt dọc theo một quỹ đạo nào đó bởi khả năng cảm biến nhiệt và kích hoạt báo động tại bất cứ điểm nào dọc theo chiều dài cáp
- Đa dạng nhiệt độ kích hoạt, phù hợp với nhu cầu sử dụng của nhiều loại công trình khác nhau
- Đa dạng chiều dài cũng như các lớp phủ tạo nên tính linh hoạt trong khâu lắp đặt
Mỗi một loại cáp dò nhiệt sẽ mang một nhược điểm riêng.
Đối với dòng cáp loại tuyến tính cố định(bao gồm cả cáp KTS), ta phải thay thế dây cáp sau nếu muốn tái sử dụng sau những lần báo động.
Đối với dòng dây Analog tuy có thể tái sử dụng và điều chỉnh được nhiệt độ cảnh báo trước, nhưng phạm vi giám sát lại không quá rộng cũng như khả năng định vị khu vực cháy với độ chính xác không cao.
Những loại cáp được trang bị cảm biến vị trí sẽ có trọng lượng nặng hơn các loại cáp thông thường, sẽ gây khó khăn hơn trong quá trình lắp đặt, nếu như xảy ra sự cố đứt cáp có thể dẫn đến hư hỏng toàn bộ cảm biến cũng như khi nhiệt độ tăng cao quá mức sẽ gây nổ cảm biến.
Loại cáp nhận biết áp suất sử dụng lõi là ống kim loại nên sẽ dễ bị ăn mòn, cần đảm bảo độ kín của vỏ bọc trong quá trình lắp đặt.
Với cấu tạo nhỏ gọn và tính linh hoạt của mình, dây dò nhiệt thường được lắp đặt ở các công trình như:
- Đường hầm tàu điện ngầm, đường hầm cao tốc.
- Mỏ dầu, mỏ than, mỏ khai thác khoáng sản
- Các bể chứa dầu, bể chứa khí. Đường ống dẫn dầu, dẫn khí
- Các kho bãi chứa hàng hóa, kho lạnh,….
- Máng cáp, hầm cáp, rãnh cáp, cáp điện cao thế
